پک دوربین مداربسته  16 کانال و 16 دوربین با قابلیت انتقال تصویر

این پک دوربین مدار بسته دارای یك عدد دستگاه DVR (ضبط تصاوير) فول آپشن هيبريد (hybrid) 16 كانال با قابليت پشتيباني از هارد تا 4 ترابايت و ارائه تصوير به صورت اتوماتيك در 5 حالت انالوگ AHD ، IP ،HDCVI ،HDTVI با منبع تغذيه‏ 12 ولت  با كيفيت و وضوح تصوير بسيار عالي در روز و شب می باشد وقتی می گوییم دستگاه DVR 16 کاناله یعنی این دستگاه DVR قادر به دریافت تصویر نهایتا 16 دوربین و ضبط تصاویر آنها می باشد و در صورتی که شما به دوربین های بیشتری نیاز داشته باشید باید DVR با تعداد کانال بیشتری را تهیه نمایید شاید برای شما این سوال پیش آمده باشد که دستگاه DVR (دیجیتال ویدیو رکوردر DIGITAL VIDEO RECORDER ) یا استندلون چیست؟دستگاه استندلون یا DVR دستگاهی است که وظیفه دریافت تصاویر دریافتی توسط یک یا چند دوربین مدار بسته و ذخیره این تصاویر بر روی هارد دیسک و نیز تجزیه و تحلیل این تصاویر را برعهده دارد دستگاه DVR یا استندلون باید تصاویر دریافتی توسط دوربین های مدار بسته را روی هارد دیسک ذخیره نماید به گونه ای که در زمان نیاز این تصاویر قابل بازبینی و بازنگری باشند دستگاه DVR یا استندلون تصاویر دریافتی از دوربین ها را قابل نمایش روی مانیتور و نمایشگر می نماید امروزه DVR ها و استندلون ها دارای منو پیشرفته هستند که به شما امکانات بسیاری از قبیل موشن رکورد یا آلارم رکورد یا کنترل دوربین اسپید دام و بک آپ گیری و زوم در پخش و یا زوم در بازپخش .... را می دهند شما می توانید روی نحوه ضبط تصاویر و کیفیت ضبط تصاویر روی هارد دیسک توسط DVR یا استندلون مدیریت داشته باشید و برای روشن و خاموش بودن دوربین ها یا زمان ضبط دوربین ها یک برنامه زمانبندی هفتگی تنظیم نمایید و شما از طریق تنظیم کیفیت ضبط تصاویر می توانید مدت زمان ضبط تصاویر بر روی هارد دیسک را تنظیم نمایید DVR ها و استندلون ها امروزه قابلیت انتقال تصویر را در اختیار مصرف کنندگان قرار می دهند

دوربین های AHD CAMERA CCTV

این پک دوربین مدار بسته دارای 16 عدد دوربين AHD CAMERA با کیفیت تصویر2.4 مگاپیکسل می باشد که شامل 8 عدد دوربین دیواری BULLET و 8 عدد دوربین دام DOME (سقفي) با کیفیت تصويررنگي می باشد این دوربین ها  دارای برد ديد در شب مجهز به سیستم IR با LED مادون قرمز با نور مخفی جهت تصویر برداری در شب با نور مادون قرمز دارای مدار IRCUT جهت تصویر برداری بهتر در شب با نور بسیار کم و قابلیت دید در شب تا فاصله 15 متری هستند  کیس این دوربین ها  ضد آب و گرد وغبار و ضد خش می باشد این دوربین ها با ولتاژ تغذیه 12 ولت DC کار میکنند و  قابلیت تنظیم زاویه نصب را دارا می باشند

دید در شب مادون قرمز پک دوربین مدار بسته

دوربین های این پک همگی مجهز به دید در شب می باشند هرگاه به دوربین مداربسته مجهز به دید در شب مادون قرمز (IR) نگاه کنید LED ال ای دی های کوچک یا دیودهای نوری مادون قرمز را مشاهده می کنید.هر یک از این ال ای دی های کوچک  مادون قرمز روی برد IR نور را در محدوده ای پایین تر از طیف نور مرئی و قابل مشاهده توسط چشم ایجاد می کنند این ال ای دی های مادون قرمز در دوربین مداربسته باعث تابش نور در هنگام تاریک شدن محیط می شوند و نور لازم جهت تصویر برداری در شب را جهت دوربین مداربسته تهیه می نمایند LED ال ای دی ها ی مادون قرمز کاهش نور محیط را از طریق سنسور تعبیه شده در جلوی دوربین مداربسته در مدار برد IR خود تشخیص می دهند و بعد از تشخیص کاهش نور توسط سنسور مدار IR ال ای دی های مادون قرمز به طور خودکار روشن می شوند و تا زمانی که نور محیط کافی نباشد روشن می مانندشما نور منتشر شده توسط این ال ای دی ها ی مادون قرمز INFRARED LED را نمی توانید مشاهده نمایید و اگر هنگامی که این ال ای دی ها روشن می باشند به برد IR دوربین مدار بسته نگاه کنید نقطه های کمرنگ نور قرمز را می توانید مشاهده نمایید واحد اندازه گیری شدت نور این بردهای IR لوکس LX می باشد هرچقدر نور تولید شده توسط این LED ال ای دی ها بیشتر باشد دوربین شما دید در شب بهتری دارد و در شب تصاویر با کیفیت بالاتری به شما ارایه میدهد پس هنگام خرید دوربین مداربسته به شدت لوکس IR آن توجه نمایید کلیه دوربین های این پک دارای دید درشب با کیفیت بسیار بالا جهت تصویر برداری در شب می باشند

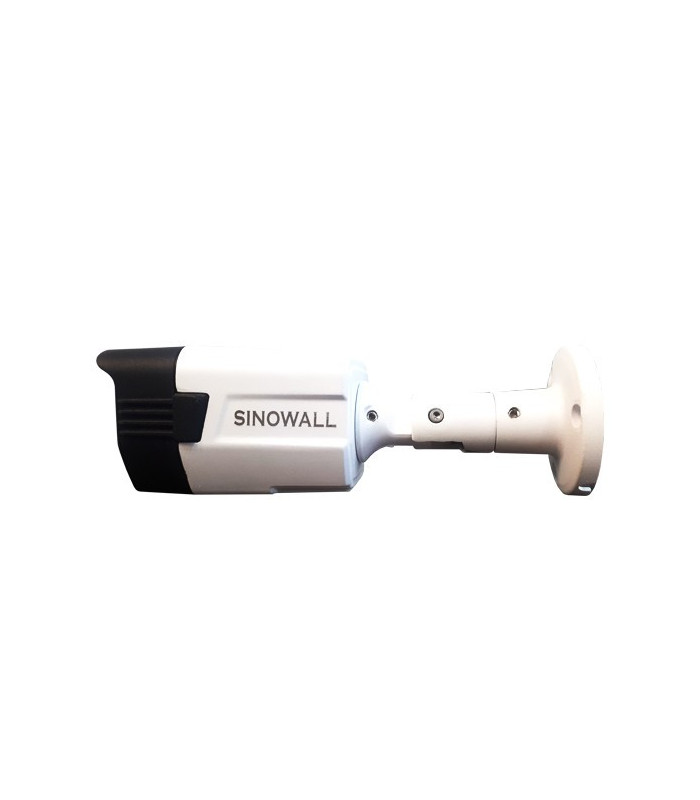

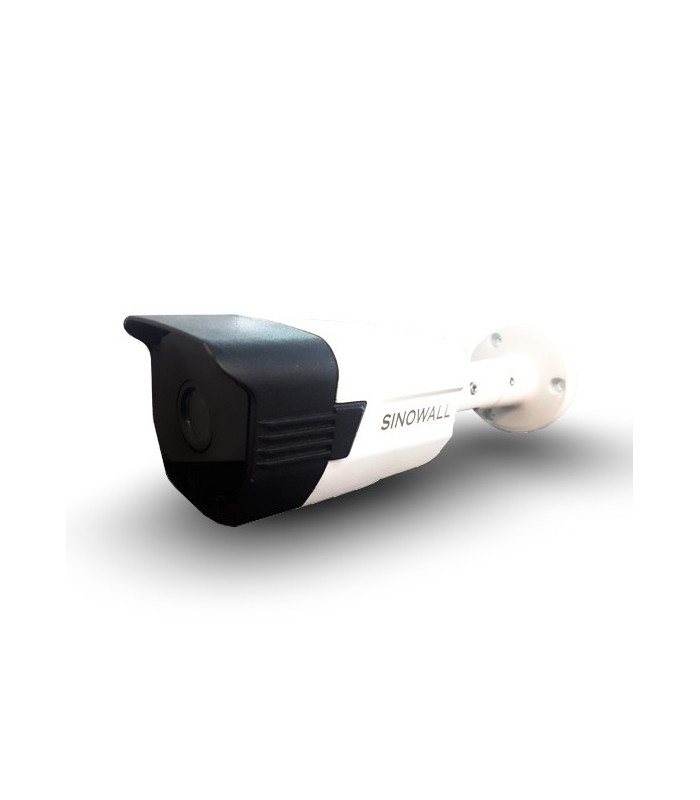

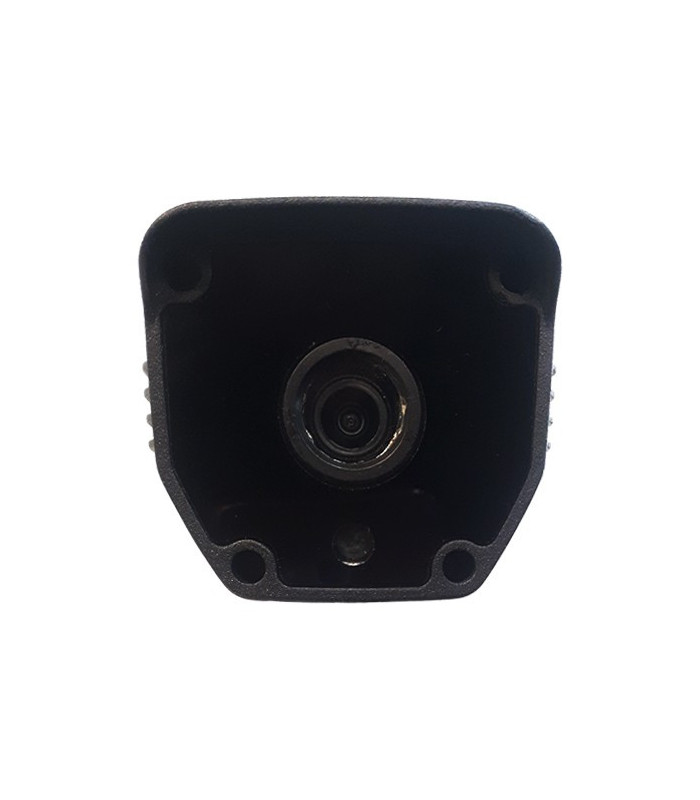

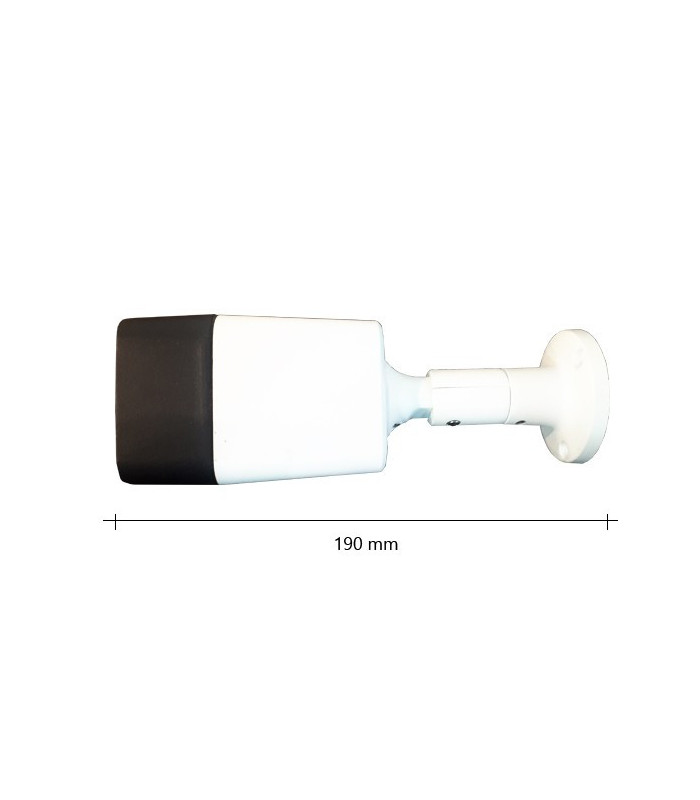

دوربین مداربسته بولت

دوربین های بولت دوربین هایی با بدنه استوانه ای شکل و عموما فلزی هستند.این دوربین ها با توجه به ضد آب بودن بدنه و شکل خاصشان برای محیطهای بیرونی یا شرایط سخت آب و هوایی مناسب هستند.این دوربین ها در کیفیت های متفاوتی به صورت شبکه و آنالوگ ساخته می شوند و از نظر کیفیت تصویر محدودیتی ندارند. توجه داشته باشید که ضد آب بودن دوربین بولت به معنای امکان غوطه ور کردن آن در آب نیست.دوربین های بولت عموما دارای دید در شب IR هستند. این دوربین ها معمولا دید در شبی با برد نسبتا بالا دارند. برد دید در شب این دوربین ها به تعداد و نوع LEDهای تعبیه شده بر روی دوربین وابسته است. توجه داشته باشید که برد دید در شب نوشته شده در کاتالوگ دوربین ها به بالاترین برد پرتاب نور دوربین اشاره دارد و الزاما مشخص کننده برد مفید دید در شب دوربین نیست. دوربین های بولت از نظر نوع لنز به دو دسته لنز ثابت (Fixed lens) و لنز وریفوکال (Varifocal Lens) تقسیم می شوند. دوربین های بولت با لنز ثابت معمولا با لنز 3.6(~70 درجه)، 6(50 درجه) یا 12(25 درجه) میلیمتر ساخته می شوند و دوربین های بولت وریفوکال معمولا لنز 3-9(~35 تا 80 درجه) میلیمتر یا 2.8-12 (~25 تا 85 درجه) میلیمتر دارند.

دوربین مداربسته دام

دوربین مداربسته دام (Dome Camera) به دوربین های نیم دایره ای اطلاق می شود. اصطلاح Dome در لغت به معنای گنبد است. دوربین های مداربسته دام عموماً کاربردهای غیر صنعتی دارند. با توجه به اینکه این نوع از دوربین های مداربسته در مقابل شرایط آب و هوایی مرطوب  و گرد و غبار مقاوم نیستند، لذا بیشتر برای سیستم های نظارتی داخلی و فضاهای بسته و مسقف استفاده می شوند.
دوربین مداربسته دام آنالوگ (Analog Dome Camera) و دوربین مداربسته دام دیجیتال (Digital Dome Camera) دارای تنوع کیفی بسیاری به بازار عرضه می شوند. به دوربین های مداربسته دام، دوربین های سقفی (به دلیل اتصال مستقیم به سقف) و حبابی (به دلیل شکل ظاهری) نیز گفته می شود.میزان زوم (Zoom Module) در دوربین های مداربسته دام متفاوت است. این دوربین ها قادرند 360 درجه به صورت افقی (Horizontal Rotation) و 180 درجه به صورت عمودی (Tilt Rotation) با سرعت های بالا، متوسط و پایین چرخش کنند. بنابراین می توان صحنه پشت دوربین را نیز ثبت کرد. تمام دوربین های مداربسته دام را می توان با استفاده از صفحه کلید RS485 و یا کامپیوتر کنترل نمود.لنز دوربین مداربسته دام می تواند مطابق نیاز کاربر بر اساس سه نوع دسته بندی وجود دارد:

لنز ثابت (Fixed Lens)
لنز گردان (Varifocal Lens )
لنزهای موتورایز (Motorized Lens)

هارد دیسک

انتخاب هارد دیسک مناسب جهت ضبط تصویر دوربین ها در یک سیستم دوربین مداربسته از اهمیت ویژه ای برخوردار است. ضبط تصاویر دوربین های مداربسته بدون هیچ افت کیفیتی از وظایف یک هارد دیسک مناسب است. دوربین های مدار بسته تحت شبکه معمولا دارای رزولوشن های حداقل یک مگاپیکسل به بالا (HD) هستند، بنا بر این برای ضبط تصویر این دوربین ها علاوه بر مرکز کنترل تحت شبکه ( NVR )، هارد دیسک آن هم باید قابلیت ضبط تصویر دوربین های HD را داشته باشد. اصطلاحا این هارد دیسک ها باید هارد HD باشد تا بتواند تصویر دوربین های مدار بسته را با کیفیت HD را ضبط کند. از آنجا که تصاویر دوربین ها روی این تجهیزات ضبط می شوند توجه به اصول انتخاب هارد دیسک خوب اهمیت زیادی دارد. چرا که در صورت بوجود آمدن مشکل برای هارد دیسک تصاویر ضبط شده از بین می روند و سیستم مدار بسته کارایی خود را از دست خواهد داد.هاردهای مخصوص ضبط تصاویر دوربین مداربسته  علاوه بر این که تصویر را با همان کیفیت ضبط می کنند، بصورت ۲۴ ساعته و ۷ روز هفته بطور مداوم روشن هستند و تصاویر دوربین را ضبط  می کنند.این دستگاه قابلیت پشتیبانی از يك عدد هارد 4 ترابايت براي ضيط تصاوير به صورت دائم حدود پانزده روز و براي ضبط تصاوير در حالت حركت حدود30 روز با کیفیت بالا و بدون وقفه مناسب با دستگاه DVR  می باشد

آداپتور سوییچینگ 20 آمپر

يك عدد آداپتور سوئيچينگ (منبع تغذيه ) 20 آمپر با بدنه فلزي جهت تامین تغذیه دستگاه DVR و دوربین ها ی مدار بسته در این پک دوربین مدار بسته وجود دارد  این آداپتور سوئیچینگ با تسهیل در امر کابل کشی و تبدیل برق شهر 220 ولت به 12 ولت DC با قابلیت آمپر کشی تا 20 آمپر (POWER ) به شما در نصب پک دوربین مدار بسته تان کمک می نماید

مشخصات فنی
ورودی 220 ولت
خروجی 12 ولت 20 آمپر
دارای فیوز محافظ
دارای 5 عدد ترمینال ورودی خروجی
بدنه تمام استیل

فیش برق و فیش BNC

32 عدد فيش BNC پيچي 16 عدد فيش برق ترمينالي جهت اتصالات بین دستگاه DVR و کلیه دوربین ها و آداپتورها با کمترین نویز و افت کیفیت تصویر از بهترین جنس موجود در بازاردر این پک دوربین مدار بسته برای شما در نظر گرفته شده است از خصوصیات این فیش های bnc می توانیم به موارد زیر اشاره نماییم

دارای سه تکه شامل بدنه، سوزن و حلقه پرس شو
مناسب برای کابل RG59
جنس بدنه از آلیاژ فلزات
قابلیت اتصال قوی و مقاوم به کابل دوربین
بدون نویز
مناسب جهت دوربین های آنالوگ، AHD,‏‏ TVI ‏‏

کابل کواکسیال ترکیبی تمام مس جهت اتصالات و سیم کشی

برای  اتصال دوربين و دستگاه‏ از كابل كواكسيال ترکیبی مسی با کیفیت بسیار بالا بدون افت کیفیت تصویر جهت کابل کشی بین دستگاه DVR و دوربین ها استفاده نمایید کابل های کواکسیال مرغوب به علت کیفیت بالا کمترین میزان افت را روی تصویر دوربین ها خواهد داشت
