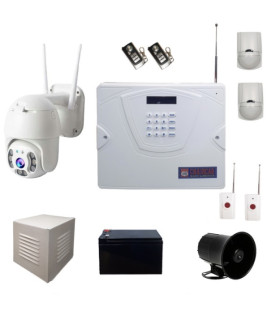

  پک دزدگیر اماکن

  پک دزدگیر اماکن , پک دزدگیر آپارتمان چیست

  و شامل چه لوازمی می شود؟

  پک دزدگیر اماکن شامل یک مجموعه از تجهیزات و لوازم الکترونیکی است که برای حفاظت از اماکن مختلف مانند منازل، دفاتر کار، فروشگاه‌ها و سایر مکان‌های تجاری طراحی شده است. این پک شامل دستگاه دزدگیر، سنسورها، دوربین‌ها، صفحه نمایش، کنترل‌کننده و سایر تجهیزات مرتبط است.

  دستگاه دزدگیر در این پک، به عنوان مرکز کنترل عملکرد سایر تجهیزات مورد استفاده قرار می‌گیرد و هنگامی که یک تخلف در امنیت اتفاق می‌افتد، اعلام خطر و هشدار به دستگاه دزدگیر می‌شود که پس از آن، به صورت هوشمندانه با هر یک از تجهیزات مرتبط ارتباط برقرار می‌کند.

  سنسورها نیز به منظور تشخیص حرکت در محیط، ارتفاع صدا و تغییرات دما مورد استفاده قرار می‌گیرند و در صورت شناسایی هر یک از این تغییرات، اعلام خطر به دستگاه دزدگیر می‌شود. دوربین‌ها نیز به منظور ضبط تصاویر ویدئویی از هرگونه تخلف در امنیت استفاده می‌شوند.

  با استفاده از پک دزدگیر اماکن، می‌توانید از امنیت محیط خود اطمینان حاصل کنید و در صورت هرگونه تخلف، به سرعت واکنش نشان دهید.

  برای کسانی که تا کنون هیچ آشنایی با یک پک دزدگیر اماکن یا پک دزدگیر آپارتمان و لوازم جانبی دستگاه اماکن را ندارند هنگامی که نیاز به نصب یک پک دزدگیر اماکن و یا نصب یک پک دزدگیر آپارتمان پیدا می کنند اولین سوالی که پیش می آید این است که به چه لوازمی برای داشتن یک سیستم کامل دزدگیر اماکن یا آپارتمان نیاز دارند در زیر اجمالا برای آشنایی این افراد با اقلامی که در پک پیشنهادی دزدگیر اماکن  یا آپارتمان موجود می باشند اشاره می نماییم



  1- ماژول دزدگیر اماکن یا دزدگیر آپارتمان :

  در یک پک دزدگیر اماکن یا آپارتمان شما حتما یک ماژول دستگاه اماکن مرکزی دارید که توسط کارشناس فروش مربوطه بسته به نیاز شما جهت آپارتمان مغازه فروشگاه یا دفتر کار شما معرفی می شود

  2- ریموت کنترل دستگاه اماکن :

  در یک پک دزدگیر اماکن یا آپارتمان بسته به نیاز شما یک دو یا چندین ریموت کنترل جهت کنترل دستگاه مرکزی دزدگیر اماکن وجود دارد که در اختیار شما قرار می گیرد

  3-آژیر دستگاه اماکن یا آپارتمان:

  در یک پک دزدگیر اماکن بسته به نیاز شما ممکن است یک یا چند آژیر وجود داشته باشد که خود آژیر ها انواع مختلفی دارند که در ادامه به بررسی انواع آژیر دستگاه اماکن یا آپارتمان خواهیم پرداخت جهت انتخاب آژیر مناسب جهت دستگاه دزدگیر اماکن خود از کارشناس مربوطه اطلاعات لازم را دریافت نمایید در صورت نیاز به فلاشر این مورد را هنگام خرید آژیر مد نظر قرار دهید و یک نوع فلاشر با آژیر را تهیه نمایید

  4-اسپیکر :

  هر پک دزدگیر اماکن بسته به نیاز شما می تواند یک یا چند اسپیکر داشته باشد در ادامه به بررسی اسپیکرهای دزدگیر اماکن به صورت جداگانه خواهیم پرداخت

  5-چشم با سیم اماکن :

  یک پک دزدگیر اماکن ممکن است شامل چند چشم با سیم اماکن باشد که به صورت موازی یا سری روی یک زون یا زون های متعدد وصل می شوند در بعضی پک های دزدگیر اماکن ممکن است چشم با سیم فضای باز یا چشم باسیم معمولی موجود باشد چشم های اماکن از لحاظ نحوه کارکرد و نیز نحوه اتصال به دستگاه مرکزی اماکن دارای تعدد و فراوانی بسیاری هستند که در قسمت چشم اماکن باسیم و چشم های فضای باز با سیم به طور مبسوط معرفی شده اند

  6- چشم بی سیم اماکن wirless :

  هر پک دزدگیر اماکن می تواند شامل یک یا چند چشم بی سیم اماکن باشد چشم های بی سیم اماکن از لحاظ فرکانس کاری و نحوه کددهی چشم اماکن بی سیم به دستگاه مرکزی دزدگیر اماکن و نیز محل قرارگیری و مشخصات فنی چشم بی سیم اماکن wirless و همچنین برد و ناحیه تحت پوشش خود دارای فراوانی بسیار هستند در قسمت چشم های اماکن به بیان بسیار ساده به بررسی انواع چشم بیسیم دزدگیر اماکن  و تفاوت آنها پرداخته شده است

  7-تلفن کننده دستگاه مرکزی اماکن :

  هر پک دزدگیر اماکن یا آپارتمان دارای یک قسمت تلفن کننده می باشد شما بسته به نیاز خود می توانید یک پک دزدگیر اماکن با تلفن کننده خط ثابت یا یک پک دزدگیر اماکن با تلفن کننده همزمان سیم کارتی و خط ثابت را انتخاب نمایید قبلا به طور کامل تلفن کننده ها ی اماکن در این قسمت بررسی شده اند



  8- باتری اضطراری یا باتری backup :

  هر پک دزدگیر اماکن یا دزدگیر آپارتمان دارای یک باتری اضطراری یا باتری  backup می باشد که در موقع قطع برق در مدار قرار گرفته و برق مورد نیاز دستگاه اماکن و تلفن کننده و سنسورها را فراهم می نمایند باتری اضطراری یا باتری backup جز جدانشدنی دستگاههای اماکن هستند



  9-دتکتور های دود یا هشداردهنده دود :

  در بعضی از پک های دزدگیر اماکن یا دزدگیر آپارتمان بسته به نیاز خریداران یک یا چند دتکتور دود یا سنسور اعلام حریق و یا به عبارت دیگر آشکارساز دود و جود دارد



  10-مگنت ها :

  ابتدا باید بدانید که مگنت چیست  ؟ مگنت ها را عموما روی دو لنگه درب های ورودی ساختمان قرار می دهند هر گاه درب باز شود مگنت ها این تغییر وضعیت را احساس کرده و باعث هشدار خواهند شد شما اگر به این قابلیت مگنت ها روی درب ورودی نیاز دارید بهتر است به دنبال یک پک دزدگیر اماکن شامل مگنت باشید مگنت ها خود در دو نوع مگنت باسیم و مگنت بی سیم در بازار عرضه می شوند

  11-چشم مادون قرمز :

  بسته به نیاز بعضی از مشتریان دستگاه اماکن بعضی از پک های دزدگیر اماکن دارای چشم مادون قرمز یا فرستنده و گیرنده مادون قرمز می باشند در قسمت سنسورها به نحوه عملکرد سنسورها یا چشم های مادون قرمز پرداخته شده است

  12-کی پد keypad :

  بعضی از پک های دزدگیر اماکن دارای کی پد باسیم یا کی پد بی سیم  keypad هستند در صورت نیاز به یک کی پد جهت کنترل دزدگیر اماکن حتما یک ماژول اماکن تهیه نمایید که مجهز به کی پد باشد یا قابلیت پذیرفتن یک کی پد را داشته باشد

  13-شاسی اضطراری  sos :

  بعضی دستگاه های اماکن شامل یک شاسی اضطراری sos نیز هستند تا در مواقع اضطراری اعلام وضعیت خطر بنماید



  14-کاتالوگ و دفترچه راهنمای نصب دزدگیر اماکن و تلفن کننده و سنسورها :

  در هر پک دزدگیر اماکن یک کاتالوگ و دفترچه راهنمای نصب دزدگیر اماکن و تلفن کننده وجود دارد که به نصاب دزدگیر اماکن جهت نصب دزدگیر و تلفن کننده اماکن کمک می نماید شما نیز می توانید از طریق این دفترچه راهنما اطلاعات بسیار مفیدی جهت نحوه عملکرد دستگاه دزدگیر اماکن و تلفن کننده و سنسورها بدست آورید

  انتخاب سیستم حفاظتی مناسب برای منزل و محل کار

  انتخاب دزدگیر اماکن متناسب برای محل کار و یا منزل و تجهیزات مورد استفاده  را میتوانید در این بخش انتخاب فرمایید انتخاب سیستم مناسب انتخاب تلفن کننده دزدگیر و مناسب و انتخاب چشمی دزدگیر و مقدار ظرفیت باطری دزدگیر اماکن و مقدار هزینه ای که شما برای این این موضوع در نظر گرفته اید میتواند انتخاب فرمایید.کارشناسان ما میتوانند به رایگان به شما مشورت دهند تا بتوانید بهترین سیستم حفاظتی اماکن و بهترین و مناسبترین قیمت دزدگیر اماکن را انتخاب کنید.




  تجهیزات مورد استفاده در دزدگیر اماکن کدامند؟

  تجهیزات مورد استفاده در دزدگیر اماکن و دزدگیر های منزل شامل دستگاه مرکزی, تلفن کننده ,باطری ,ریموت کنترل ,چشمی, پایه چشمی ,بلندگو ,آژیر ,سیم و کابل میباشد که میتواند سیستم های چشم های خطی و لیزری, سنسور, مگنت, دیتکتور اعلام حریق ,دوربین مداربسته ,با انتقال تصویر را به آن اضافه کرد

  در این بخش مشتریان محترم منقاضی نصب سیستم حفاظتی میتوانند دزدگیر خود را انتخاب کنند.و بتوانند ضمن آشنایی ضمنی با سیستم ها بتوانند هزینه های خود را براورد و برنامه ریزی کنند.

•

  دزدگیرهای اماکن

  انواع مختلف دزدگیر اماکن و آپارتمان

  1-دزدگیر اماکن بدون تلفن کننده

  2-دزدگیر اماکن با تلفن کننده خط ثابت

  3-دزدگیر اماکن با تلفن کننده خط ثابت و سیم کارت

  اکنون به معرفی دسته های بالا خواهیم پرداخت

  1-دزدگیر اماکن بدون تلفن کننده :دزدگیر های اماکن بدون تلفن کننده همان طور که از نامشان پیداست آن دسته از دزدگیرهایی هستند که دارای تلفن کننده نمی باشند این نوع دزدگیرهای اماکن بیشتر در مکان هایی نصب می شوند که شخص فقط تمایل دارد درصورت تحریک سنسورها یک آلارم و یک آژیر دریافت نماید مثلا شما برای انبار خود نگهبان استخدام کرده اید و نگهبان بیرون انبار مشغول نگهبانی است اگر سنسورهای داخل انبار تحریک شوند با بلند شدن صدای آژیر نگهبان پیگیری های لازمه را انجام می دهد و یا اینکه شما برای منزل مسکونی و یا ویلای شخصی خود سرایدار استخدام کرده اید هرگاه سنسورهای داخل منزل مسکونی و یا ویلای شما تحریک شوند با به صدا در آمدن آژیر سرایدار آگاه شده و اقدامات لازم را انجام میدهد نقطه ضعف این مدل دستگاه در این است که اگر مثلا نگهبان و یا سرایدار شما در محل برای لحظاتی حظور نداشته باشد عملا صدای آژیر جز ایجاد رعب و وحشت برای سارق کار دیگری نخواهد کرد و سارق می تواند در مدت زمان کوتاهی که دارد سرقت خود را انجام دهد البته در صورتی که یک مدل دستگاه اماکن بدون تلفن کننده تهیه نموده اید هم نگران نباشید شرکت ها و کارخانه های تولید کننده تجهیزات حفاظتی تلفن کننده های جداگانه ای را طراحی نموده اند که این قابلیت را دارند که به دستگاه اماکن بدون تلفن کننده متصل شوند و آنها را هم به دستگاه اماکن با تلفن کننده تبدیل نمایند و نقطه ضعف این مدل دستگاه اماکن را از بین ببرند.

  این تلفن کننده های اکسترنال (جداگانه) در دو نوع عرضه می شوند 1-تلفن کننده با خط ثابت 2- تلفن کننده سیم کارتی با خط ثابت که در ادامه مفصلا به بررسی این تلفن کننده ها نیز خواهیم پرداخت


  پس اگر هنگام خرید دستگاه اماکن نصاب و یا کارشناس فروش مربوطه پیشنهاد یک دستگاه اماکن بدون تلفن کننده به همراه یک تلفن کننده جداگانه را داد تعجب نکنید

  شاید حالا برای شما این سوال پیش آمده باشد که بهتر است یک دستگاه اماکن بدون تلفن کننده تهیه نماییم و سپس اقدام به افزودن یک تلفن کننده جداگانه برروی آن را بنماییم و یا اینکه از همان ابتدا یک دستگاه اماکن با تلفن کننده خط ثابت یا تلفن کننده سیم کارتی با خط ثابت بنماییم در قسمت بعدی تفاوت این ها را برای شما تشریح خواهیم نمود تا بتوانید انتخاب های آگاهانه تری داشته باشید

  2-دزدگیراماکن با تلفن کننده خط ثابت : دزدگیر های اماکن با تلفن کننده خط ثابت قادر هستند هنگام تحریک سنسورها علاوه بر اعلام آژیر از طریق خط ثابت محل به شماره هایی که در حافظه آنها ذخیره شده است تماس بگیرند و اعلام هشدار نمایند این اعلام هشدار در مواقعی که شما از محل دستگاه اماکن فاصله دارید و صدای آژیر به شما نمی رسد بسیار سودمند می باشد البته این مدل دزدگیر های اماکن دارای یک نقطه ضعف اساسی هستند موارد بسیاری گزارش شده است که سارقان جهت سرقت از مکان مورد نظر ابتدا اقدام به قطع برق و خط تلفن نموده وسپس اقدام به سرقت نموده اند در این شرایط دستگاه اماکن و سنسورها با باتری بک آپ داخل دستگاه کار می کنند و دستگاه شروع به آژیر کشیدن می نماید اما چون خط تلفن توسط سارقان قطع شده است دیگر تلفن کننده قادر به شماره گیری شماره های داخل حافظه نخواهد بود و اگر شما از محل سرقت فاصله داشته باشید صدای آژیر دستگاه به شما نخواهد رسید و سارقان به آسانی به خواسته خود میرسند


  پس چاره چیست؟

  اگر احتمال چنین خطری را برای محل نصب دزدگیر اماکن خود می دهد توصیه ما به شما دستگاه اماکن با تلفن کننده سیم کارتی و خط ثابت است که در زیر توضیح داده شده است

  3- دزدگیر اماکن با تلفن کننده سیم کارتی : دزدگیر های اماکن با تلفن کننده سیم کارتی علاوه بر اینکه هنگام تحریک سنسورها قادر به اعلام آژیر هستند می توانند هم از طریق خط ثابت و هم از طریق سیم کارت اقدام به تماس با شماره های داخل حافظه نمایند و شما را از وقوع سرقت آگاه نمایند در این مدل دزدگیرهای اماکن سارقان حتی اگر خط ثابت تلفن را قطع نمایند تلفن کننده از طریق سیم کارت داخل خود با شما تماس گرفته و به شما پیامک ارسال می نماید

•

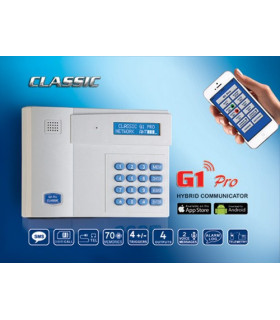

  تلفن کننده های دزدگیر

  تلفن کننده های سیستم دزدگیر اماکن

  چگونه کار می کنند ؟

  زمانی که شما تصمیم به نصب یک دزدگیر اماکن میگیرید قصد شما از نصب سیستم دزدگیر مرکزی این است که از محل موردنظر در زمان سرقت محافظت به عمل آورید و انتظاری که از دستگاه دزدگیر مرکزی اماکن خود دارید این است که در زمان وقوع سرقت این دستگاه شما یا افرادی را از وقوع سرقت آگاه نماید

  در دزدگیرهای اماکن این اعلام خطر به چند صورت انجام می شود

  1- از طریق به صدا در آمدن آژیر بیرونی

  2-از طریق به صدا در آمدن آژیر داخلی

  3-ازطریق به صدا در آمدن اسپیکر

  4-فلاشر ها

  5-از طریق تلفن کننده ها

  در این قسمت به بررسی نحوه عملکرد تلفن کننده های دستگاه دزدگیر اماکن و نیز کاربرد تلفن کننده های دستگاه دزدگیر اماکن و دسته بندی های تلفن کننده های دستگاه دزدگیر اماکن خواهیم پرداخت

  فایده یک سیستم تلفن کننده روی دزدگیر اماکن چیست ؟

  فرض کنید محلی که شما در آن دزدگیر اماکن را نصب نموده اید مورد سرقت قرار گرفته است حالا چه اتفاقی خواهد افتاد دزدگیر اماکن مرکزی شما با به صدا در آوردن آژیر و اسپیکر ها هم باعث ایجاد ترس و وحشت سارق یا سارقان خواهد شد هم باعث اطلاع رسانی به افرادی که در آن نزدیکی هستند و صدای هشدار آژیر را می شنوند خواهد شد

  اما اگر فردی در آن نزدیکی نبود که صدای آژیر رابشنود ویا اینکه فردی که صدای آژیر را می شنود قادر به انجام هیچ کاری نباشد یا اطلاع کافی از اقدامات لازم را نداشته باشد چه خواهد شد

  مسلما سارق اقدام به سرقت می نماید و باعث ضرر و زیان شما خواهد شد

  وجود چنین مواردی طراحان دزدگیر اماکن را بر آن داشت که اقدام به طراحی تلفن کننده ها نمایند

  وظیفه تلفن کننده روی دستگاه دزدگیر اماکن چیست؟

  حالا که به علت لزوم وجود تلفن کننده ها پی بردیم باید بدانیم وظایف یک تلفن کننده چیست

  تلفن کننده ها در زمان سرقت باید به افرادی که از پیش تعیین شده اند تماس بگیرد و آنها را از وقوع سرقت آگاه نماید این حداقل کار و وظیفه یک تلفن کننده می باشد تلفن کننده ها بسته به نوع و طراحی خود وظایف متعدد و بیشمار دیگری را نیز می توانند داشته باشند که در ادامه به تفضیل بیان خواهد شد

  چند نوع تلفن کننده دزدگیر اماکن در بازار وجود دارد؟

  تلفن کننده ها را بر اساس موارد مختلف می توان دسته بندی کرد مثلا بر اساس اینکه قادر به ضبط پیام باشند یا نه می توان تلفن کننده ها را به دو نوع تلفن کننده سخن گو یا تلفن کننده غیر سخن گو تقسیم نمود یا بر اساس تعداد شماره هایی که قادر به ثبت در حافظه خود می باشند به تلفن کننده های 4 حافظه یا تلفن کننده 8 حافظه یا تلفن کننده 16 حافظه و... تقسیم نمود اما دسته بندی اصلی تلفن کننده ها بر اساس نحوه برقراری تماس آنها و به صورت زیر می باشد

  1-تلفن کننده خط ثابت


  2-تلفن کننده سیم کارتی با خط ثابت

  نحوه عملکرد تلفن کننده خط ثابت:

  هرگاه یکی از سنسورهای نصب شده در محل دزدگیر اماکن تحریک شود تلفن کننده  خط ثابت از طریق خط تلفن شروع به شماره گیری شماره های داخل حافظه می نماید و اگر تلفن کننده سخن گو باشد بعد از برقراری تماس پیغامی را که قبلا ضبط نموده اید را پخش می نماید و اگر تلفن کننده سخن گو نباشد فقط با شماره داخل حافظه تماس گرفته می شود و پیغام پیش فرض پخش می شود نقطه ضعف این مدل تلفن کننده در این است که اگر سارق یا سارقان قبل از سرقت اقدام به قطع تلفن خط ثابت نمایند تلفن کننده قادر به شماره گیری نخواهد بود که دزدگیرهای سیم کارتی از این لحاظ کامل تر و مصون تر می باشند

  نحوه عملکرد تلفن کننده سیم کارتی با خط ثابت :

  هرگاه یکی از سنسورهای نصب شده در محل نصب دزدگیر اماکن تحریک شود تلفن کننده سیم کارتی از طریق سیم کارت و یا خط تلفن ثابت و یا از هر دو طریق بسته به دلخواه شما  شروع به شماره گیری شماره های داخل حافظه می نماید و بعد از برقراری تماس پیغامی را که قبلا ضبط نموده اید را پخش می نماید و سپس به شماره های داخل حافظه پیامک هشدار را نیز ارسال می نماید در این نوع تلفن کننده حتی اگر سارقان قبل از سرقت اقدام به قطع تلفن خط ثابت نمایند تلفن کننده از طریق سیم کارت اقدام به شماره گیری شماره های داخل حافظه می نماید


  معرفی ورودی و خروجی های تلفن کننده های اماکن

  و راهنمای نصب تلفن کننده اماکن

  تلفن کننده ها بسته به انواع مختلف می توانند دارای ورودی و خروجی های مختلفی باشند که در زیر بررسی می شوند

  1-ورودی کی پد

  2-صفحه نمایش LCD

  3-ورودی سیم کارت

  3-ورودی خط تلفن

  5-ورودی باتری

  6-ورودی تحریک مثبت

  7-ورودی تحریک منفی

  8-خروجی تحریک مثبت

  9-خروجی تحریک منفی

  10-ورودی اعلام قطع برق شهر

  11-خروجی مسلح نمودن دستگاه

  12-خروجی غیر مسلح نمودن دستگاه

  13-ورودی LOG

•

  چشم اماکن,سنسور,مگنت

  چشم الکترونیکی چیست؟

  چشم الکترونیکی به سنسور یا دستگاهی گفته می شود که نسبت به تغییرات نور مرئی یا نور غیر مرئی (مادون قرمز) واکنش نشان می دهد.

  انواع چشم های الکترونیکی موجود در بازار

  چشم الکترونیکی به صورت یک قطعه الکترونیکی می باشد که در مدار الکترونیکی مربوط به خود قرار داده می شود مانند:

  1- مقاومت های نوری LDR

  2- فتو دیود های مادون قرمز

  3- فتو ترانزیستور مادون قرمز

  4- چشم های الکترونیکی که به صورت آی سی (مدار مجتمع) ساخته می شوند

  5- سنسورهای PIR

  البته سنسورهایی وجود دارند که به آنها نیز چشم الکترونیکی گفته می شود ولی در واقع عملکرد آنها با دیدن صورت نمی گیرد بلکه مانند گوش با شنیدن انجام می شود.

  به این سنسورها اولتراسونیک Ultrasonic Sensor می گویند.چشم دزدگیر اتومبیل از این نوع است.

  سنسورحرکتی Motion Sensor چیست ؟

  سنسورحرکتی Motion Sensor یکی از سنسورهایی که امروزه در خانه هوشمند به عنوان سیستمهای اعلام سرقت مورد استفاده قرار می گیرد می باشند که با اسامی متفاوتی از جمله سنسورچشمی و حرکتی و رادار و PIRو و… در بازار یافت می شوندبه علت زاویه دید وسیع و پروسسی که این سنسورها ی حرکتی از محیط انجام می دهند یکی از اجزاء اصلی سیستمهای اعلام سرقت در خانه های هوشمند می باشند و بیشترشرکتها در پروژه های اعلام سرقت خود از این سنسورها ی حرکتی استفاده می کنند . اکنون ما بررسی عملکرد این گونه سنسورها می پردازیم . برای داشتن یک خانه هوشمند نیازمند وجود انواع مختلفی از سنسورها میباشیم تا با گرفتن اطلاعات از شناخت بهتر ی از وضعیت خانه و یا محل مورد نظرداشته باشیم و بتوانیم از اطلاعات دریافتی از این سنسورها برای اقدامات بعدی استفاده نماییم دراصل مدیریت هوشمند یک محل بدون وجود انواع سنسورهای مختلف غیر ممکن است . در اینجا چند نوع از متداول ترین سنسورهای مورد استفاده در خانه هوشمند را مورد بررسی قرار می دهیم.

  PIR چیست؟

  PIR مخفف Passive Infrared Sensor می باشد. عبارتPassive دراین سنسوربه معنای آن است که این سنسور هیچ گونه انرژی از خود ساطع نمی کند و فقط تششعات مادون قرمز را دریافت می نماید و همچنین عبارت Infrared یا امواج فروسرخ به عبارتی اشعه مادون قرمز در علم فیزیک به قسمی از طیف پرتوهای الکترومغناطیسی گفته می شود که دامنه طول موج آنها از بالای نور سرخ مر ئی آغاز و تا امواج غیرمرئی ریزموج ی مایکروویو را شامل می شوداگر داخل چشم دزدگیر اماکن را باز کنید، با مداری روبرو میشوید که در وسط آن یک سنسور PIR وجود دارد. گاها به اشتباه کاربرد این چشمی را با سنسور های حرکتی به اشتباه میگیرند. حسگر PIR حسگری هست که آثار گرمایی بدن انسان را دریافت میکند و با تبدیل اآن به یه سیگنال الکتریکی دیجیتال یا آنالوگ امکان انجام هر عملی که میشود با یه سیگنال الکتریکی انجام داد را فراهم مینماید بنابراین هر شخصی که در زاویه دید این سنسور حرکت کند با در یافت امواج مادون قرمز ساطع شده از بدن فرد تحریک شده و فرمانی به سیستم کنترلر مرکزی ارسال میکند. به عنوان مثال در ورودی ها راهرو ها یا آسانسورها و…. هر فردی با باز کردن در یا ابتدای ورود سنسور چشم اماکن عمل نموده و تمام مسیر راهرو را روشن می کند تا آن فرد از راهرو خارج شود.

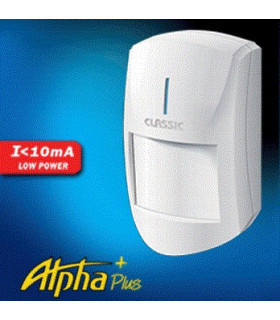

  نحوه عملکرد سنسور PIR در چشم اماکن

  سنسور اصلی یک چشم اماکن PIR، یک قطعه بسیار حساس نسبت به نور مادون قرمز است که داخل یک کپسول کاملاً بسته و داخل چشم اماکن قرار گرفته است. هر نور مادون قرمزی که به سطح سنسور چشم اماکن بتابد در مشخصات الکتریکی سنسور چشم اماکن تغییر ایجاد خواهد نمود این تغییر توسط یک مدار الکترونیکی آشکار ساز "آشکار می شود و سپس تقویت شده و باعث یک آلارم در خروجی PIR میشود که باعث ایجاد تحریک در خروجی چشم اماکن می شود . سنسور مادون قرمز فقط به دمای ناشی از بدن انسان و یا حیوانات خونگرم که در محدوده ۸-۴۱   mmمی باشدعکس العمل نشان خواهد داد و طول موج های دیگر انرژی مادون قرمز مربوط به چراغ ها، نور خورشید، تجهیزات گرم کننده و غیره را به منظور کاهش نویز جهت تشخیص حضور یک فرد در محدوده خود فیلتر خواهد کردهر جسمی که دمای آن بالاتر از صفر مطلق یعنی ۲۷۳ درجه زیر صفر باشد از خودش انرژی از جنس امواج نوری ساطع می‌کند. میزان این انرژی که از جسم ساطع می‌شود به موارد زیر وابسته است:

  1-میزان انعکاس نور از جسم

  2-میزان دمای خود جسم

  3-ابعاد فیزیکی جسم

  4-میزان تولید انرژی داخلی (فعالیت و متابولیسم) و طول موج این نور وابسته به دمای جسم می‌باشد.

  5-اختلاف دمای سطح جسم با دمای محیط

  بخش زیادی از این انرژی که از جسمی تابش می‌کند از نوع مادون قرمز می‌باشد که مربوط به بخش نامریی طیف امواج الکترومغناطیس می‌باشد. در یک دفتر اداری معمولی سطح تمام اجسام، دیوارها، کف، چراغ‌ها و غیره نور مادون قرمز از خود انتشار می‌دهند از آنجا که دمای سطح اجسام اطراف با دمای محیط به هم نزدیک می‌باشد هر دو تقریباً در یک طول موج انتشار دارند.

  هنگامی که شخصی در اتاق حضور ندارد و یا فردی در آن حرکت نمی‌کند الگوی انتشار این انرژی از جهت قدرت و جهت ثابت است. حال اگر فردی به اتاق وارد شود این الگو به دو شکل به هم می‌ریزد. بدن فرد بین انعکاس و انتشار امواج توسط محیط مانع ایجاد می‌کند. بدن فرد انرژی مادون قرمز خود را می‌تابد که باعث افزایش میزان این انرژی در اتاق می‌شود.و باعث تحریک سنسور چشم اماکن می گردد

  تنظیمات چشم اماکن با سنسورPIR

  ۱ – قابلیت تشخیص شب و روزتوسط سنسور PIR : نصاب می تواند با توجه به نیاز خود، نور را تنظیم نماید. در صورت تنظیم روی حالت خورشید دستگاه قابلیت کارکرد در روز و شب را دارد و هنگامی که روی ماه تنظیم شود، در این صورت تنها در نور کمتر از ۲۰ lux عمل خواهد کرد.

  ۲ – فاصله مکانی آشکار سازی ها ی سنسور: با تنظیم حساسیت سنسور چشم اماکن می توانید فاصله مورد نیاز خود را با توجه به حالت نصب سنسور چشم اماکن  و زاویه آن، تنظیم کنید

  نکته : حساسیت سنسور چشم اماکن رابطه ای مستقیم با جهت حرکت دارد.

  ۳ – تاخیر زمانی : تاخیر زمانی با توجه به نیاز نصاب قابل تنظیم است. کوتاهترین زمان قابل تنظیم می تواند حدود ۱۰ ثانیه و بیشترین زمان ۶دقیقه می باشد.



  دلیل خطا زدن چشم اماکن چیست؟

  از آنجایی که سنسور PIR قادر به تشخیص هر جسم با دمای تعیین شده می باشد، شما با دستکاری مدار می توانید حساسیت چشم اماکن را برای اجسام و دمای مختلف تعیین کنید، اما انعکاس نور خورشید در آینه و سایر اجسام می تواند باعث بروز خطا در سنسور چشم اماکن گردد که با نصب چشم اماکن در مکان صحیح با زاویه مناسب این مشکل برطرف خواهد شد ولی قاطعانه می توان گفت اگر ۱۰ درصد خطای چشم اماکن در اثر انعکاس نور باشد ۹۰درصد علت خطای چشم اماکن ، از قطعات متصله و یا سیم کشی نادرست دستگاه و چشم اماکن نصب شده می باشد





•

  قطعات جانبی دزدگیر اماکن آژیر بلندگو باتری...

  انواع قطعات جانبی دزدگیر های اماکن از قبیل آژیر بلندگو باتری ....

  آژیر چیست؟

  آژیر کلمه ای فارسی است و معنای آن محتاط باش و بپرهیز است . آژیر پیامی سمعی یا بصری در مورد یک مشکل یا وضعیت یا حالت خطر را ارسال می‌ نماید آژیر ها یا همان هشدار دهندها انواع مختلفی دارند، که دزدگیرهای اتومبیل و اماکن و سیستم های اطفا حریق و ساعت ها نمونه‌هایی از آن هستند.

  آژیرها در دزدگیرهای اماکن و دزدگیرهای اتومبیل و سیستم های اطفا حریق و خودرو های امدادی انتظامی و آتش نشانی و آمبولانس و...استفاده میشوند تا دیگران را از وقوع مشکل یا آگاه نمایند

  ^{مدارات الکترونیکی بلندگو یا آژیر  شامل یک مدار ایجاد پالس ویک مدار تقویت کننده (امپلی فایر )میباشدکه این مدارات به بلندگویا آژیر نصب می‌شوند.این مدارات بیشتر از ترانزیستورها و اسی‌های قدرت با توان بالا در مدار خود استفاده می‌کنند که کار تقویت سیگنال را برعهده دارند}

  هر آژیر از چند قسمت اصلی دیافراگم درپوش محافظ سیم پیچ آهن ربا ثابت کننده و بدنه بلندگو تشکیل شده است که در زیر به طور کامل شرح داده شده است

  اجزای اصلی بلندگو یا آژیر

  در این قسمت به شرح قسمتهای تشکیل دهنده یک بلندگو  یا آژیر می پردازیم

   اجزای اصلی بلندگو یا آژیر

  1-Frame or Basktسبد یا بدنه بلندگو یا آژیر:در حقیقت تنه وشاسی یک بلندگو یا آژیر است که تمام اجزا بلند گو روی آن سوار است . معمولا برای ساختن آن از آلومینویم دایکاست یا نوعی استیل ویا از پلاستیک استفاده می شود.

  Diaphragm or Cone – 2مخروط یا صفحه بلندگو یا آژیر:کار اصلی آن حرکت و جابجا کردن هوا می باشد که از مواد مختلفی مثل کاغذ، الیاف کربن، الیاف فایبر گلاس، پلاستیک، آلومنیوم، تیتانیوم، ابریشم و غیره ساخته می شودشرکتهای صاحب سبک بلنگو، به مواد مختلفی برای افزایش کیفیت اعتقاد دارند؛ از الیاف ساقه برنج گرفته تا سنگهای بازالت که در دمای 2700 درجه فارنهایت ذوب می شوند؛ و در حقیقت پس از اختراع بلندگو بیشترین تغییرات بر روی صفحه آن انجام شده است.اما خیلی ها معتقند هنوز کاغذ که قدیمی ترین مواد مورد استفاده در صفحه بلندگو است، از بقیه مواد بهتر است و در تیوترها(بلندگوهای مخصوص فرکانس بالا) سعی می شود از ابریشم برای ایجاد صدای بهتر استفاده شود.

  Surround – 3سوراند آژیر یا بلندگو:در حقیقت کار اصلی اش کمک به حرکت آزادانه مخروط است در عین حال به کنترل صفحه مخروط هم کمک زیادی می کند.سوراند هم از مواد مختلفی بسته به نوع بلندگو و کارخانه سازنده بلندگو ساخته می شود؛ که رایجترین آنها اسفنج نیمه فشرده است. از لاستیکهایی با قابلیت کم ارتجاعی و مقاوم به گرما و سرما نیز به وفور استفاده می شود. از مواد دیگر می توان به نوعی پارچه یا بافتهای شبیه پارچه و الیاف میکروفیبر هم اشاره کرد.سوراندها بسته به نوع بلندگو معمولاً به سه شکل زیر طراحی می شوند:1-قوس روبه بالا  2-  قوس روبه پایین 3- M شکل

  Voice Coil –4 سیم پیچ آژیر یا بلندگو:در واقع موتور یک بلندگو است ودر حقیقت قسمت اصلی یک بلندگو می باشد که بقیه اجزا نسبت به آن طراحی می شود . کویل از یک رشته سیم که بصورت فنر که با ظرافت تمام پیچیده شده، تشکیل شده استدر زمان گذشته اعتقاد داشتنند برای داشتن بلندگوی قوی باید قطر سیم پیچ زیاد باشد ولی حالا به این نتیجه رسیده اند که برای داشتن بلندگوی قوی باید ارتفاع سیم پیچ بیشتر شود به هر صورت که باشد، افزایش مقدار سیم به قدرت بلندگو اضافه می کنددر خیلی از موارد برای بلندگوهای گران قیمت از سیمهایی با سطح مقطع مستطیل استفاده می شود که به نوع سیم های تخت مشهور است؛ و ناگفته پیداست که جنس سیم هرچه خالص تر باشد کیفیت کار بیشتر خواهد بوددر خیلی مواقع برای افزایش مقاومت و استحکام سیم پیچ از روکشهای مختلف مثل از لاکهای مقاوم به گرما گرفته تا سرامیک استفاده می شود.

  Voice Coil Former – 5فرم دهنده سیم پیچ آژیر یا بلندگو: در حقیقت بستر سیم پیچ می باشد که روی آن پیچیده می شود؛ و معمولاً طول آن از ارتفاع سیم پیچ بیشتر است.این بستر از مواد مختلفی ساخته می شود؛ مثل کاغذ مخصوص، آلومینیوم، مس و غیره؛ که در همه موارد سعی می شود از مواد مقاوم به گرما و یا مواد مقاوم شده به گرما استفاده شود.نگه دارنده سیم پیچ در نقطه ای به نام گلویی به صفحه مخروط متصل می شود.

  Spider –6 عنکبوت بلندگو یا آژیر :در ایران بیشتر به دمپر معروف است نوعی پارچه یا بافت فنری شکل است که کار اصلی آن کمک به تعادل وکنترل صفحه وجلوگیری از حرکت اضافه آن است. این قسمت کمک بسیار زیادی به فکتور CMS بلندگو می کند.دمپر از طرفی به گلویی سیم پیچ و از طرف دیگر به بدنه بلندگو وصل است. در خیلی از موارد از دمپرهای چند لایه برای کنترل بیشتر سابها استفاده می شود.

  Dust Cap –7 درپوش سیم پیچ آژیر یا بلندگو :این قطعه در واقع نوعی درپوش است که وظیفه اصلی آن جلوگیری از ورود گرد و غبار و آشغال به داخل حفره سیم پیچ است؛ که از مواد مختلفی ساخته می شود. (کاغذ از دردسر سازترین آنها است)البته در بعضی از سابها برای بالا آوردن و بزرگتر کردن داسکپ سعی می کنند فاکتورهایی مثل SD بلندگو را بهبود ببخشند.

  Magnet –8 مگنت یا آهنربا بلندگو یا آژیر: در حقیقت وظیفه ایجاد میدان مغناطیسی را برعهده داشته، و در انتهای بلندگو قرار داردمگنت از انواع مختلفی بسته به نوع مصرف بلندگو تشکیل و ساخته می شود. موادی مثل استرونتیوم و نئودیوم بیشترین مواد مورد مصرف می باشندیک مگنت بسته به شارژ مغناطیسی آن می تواند به قدرت بلندگو کمک کند و در بعضی موارد برای تأمین شارژ بیشتر، نیاز به مگنت بیشتر است. بخاطر همین است که از مگنتهای چند لایه استفاده می شودیکی از جالبترین کارهای مگنت که زیاد مورد توجه عموم قرار نگرفته است، خاصیت و قابلیت خنک کردن سیم پیچ است؛ بطوریکه اگر شما به یک سیم پیچ جریان الکتریکی متناوب ضعیف وصل کنید شروع به گرم شدن شدید می کند؛ ولی اگر همان لحظه آن را در درون میدان مغناظیسی مگنت کنید سریعا گرمای خود را از دست می دهد؛ و این یکی از دلایلی است که طراحان بلندگوها و مخصوصاً سابها سعی می کنند که سطح مقطع تماس مگنت و سیم پیچ را بیشتر کنند تا کویل راحتر خنک شود.

  Plate –9 صفحه نگهدارنده بلندگو یا آژیر: جنس این صفحه فلزی است؛ که وظیفه نگهداری آهنربا را بر عهده دارد.

  انواع بلندگوها

  بلندگوها را بر اساس کاربردهای آنها می‌توان به سه دسته زیر تقسیم کرد:

     «Woofer»ها که در فرکانسهای پایین کاربرد دارند.

     «Tweeter»ها که در فرکانسهای بالا کاربرد دارند.

     «Midrange»ها که فرکانسهای میانی ناحیه شنوایی صوت را پخش می‌کنند.



  یک «Woofer» بلندگوی بزرگی است که برای تولید اصوات با فرکانس پایین تولید شده است. برای تولید اصوات با فرکانس پایین، کاغذ دیافراگم، تحرک کمی خواهد داشت. به همین دلیل اندازه این بلنگوها بزرگ انتخاب می شوند.



  «Tweeter» در ابعاد کوچک طراحی شده است تا کاغذ دیافراگم آن بتواند به سرعت مرتعش شود؛ بنابراین از این بلنگوها برای پخش اصوات با فرکانس بالا (اصوات زیر) استفاده می‌شود.

  یک «Midrange» با ابعادی متوسط، توانایی تولید فرکانسهای میانی حوزه اصوات قابل شنیدن برای انسان را دارد. اندازه متوسط آن و طراحی آن به گونه ای است که به جز اصوات بسیار زیر و اصوات بسیار بم توانایی پخش بقیه اصوات را دارا می‌باشد. بنابر این در کاربردهای خانگی و آماتوری بطور گسترده‌ای از آنها استفاه می‌شود.

  انواع دیگر بلندگو

  به جز بلندگوهای ذکر شده در فوق، بلندگوهای دیگری نیز وجود دارد که از روشهای دیگری جهت تولید اصوات استفاده می‌کنند.



  یکی از این انواع، بلندگوی الکترواستاتیک است. این بلندگو از خاصیت الکترومغناطیسی برای تولید صوت استفاده نمی‌کند.



  بلندگوهای الکترو استاتیک، با مرتعش شدن یک صفحه نازک رسانا، باعث تولید صوت می‌گردند. این صفحه در بین دو صفحه رسانای ثابت که به ترتیب دارای جریان مثبت و منفی هستند و در اطراف آن قرار دارند احاطه شده است.



  این دو صفحه مثبت و منفی، در بین خود تولید میدان الکترومغناطیسی می‌کنند. صفحه رسانای میانی نیز به سیگنال الکتریکی متصل می‌گردد.



  هنگامی که این سیگنال مثبت باشد، به صفحه دیافراگم به سمت صفحه ثابت با بار منفی کشیده شده و در صورتی که سیگنال منفی باشد، به سمت صفحه با بار مثبت جذب خواهد شد. بدین طریق، با حرکت سریع صفحه متحرک رسانای میانی، صوت تولید می‌شود.



  به علت نازکی صفحه های این نوع بلندگو، به سرعت به تغیرات صوت پاسخ داده و اصوات فوق‌العاده دقیق و با کیفیتی تولید می‌کند. با این حال به علت تحرک کم صفحات، این نوع بلندگو جهت تولید اصوات بم و فرکانسهای پایین مناسب نمی‌باشد

  نحوه نصب آژیر یا بلندگوی اماکن

   ^{در دستگاههای دزدگیر اماکن ، صدای قوی آژیر یک امتیاز بشمار می‌آید و اکثر مردم تمایل دارند که صدای آژیر دزدگیرشان قوی باشد. بنا بر این بهتر است که از بلندگوهای بوقی برای این کار استفاده شود. معمولاً بلندگوی بوقی یا وات برای این کار مناسب هستندو بهتر است که بلندگو  یا آژیر را در یک جعبه فلزی محکم قرار داده  و جلوی جعبه آن باز باشد و باید بلندگو یا آژیر را در بیرون ساختمان و در مکان بلندی نصب نمود که دسترسی به آژیر یا بلندگو به سادگی برای افراد ممکن نباشد.
  اگر سیم کشی بلندگو یا آژیر توکار باشد، بهتراست، زیرا یکی ازمشکلات دستگاههای دزدگیر اماکن نصب بلندگو یا آژیر  می‌باشد و چنانچه سیمهای بلندگو یا آژیر آن قطع شود، هشدار دهنده دستگاه دزدگیر اماکن از کار می‌افتد. البته می‌توان چندین بلندگو یا آژیر را در چند نقطه با یکدیگر موازی نمود و سپس نصب نمود و با این کار ضریب ایمنی نصب را بالاتر برد. البته اگر از بلندگو یا آژیر بدون سیم استفاده شود، مشکل قطع شدن سیمهای بلندگو یا آژیر وجود نخواهد داشت.}

  نحوه نصب آژیر یا بلندگوی اماکن

   ^{در دستگاههای دزدگیر اماکن ، صدای قوی آژیر یک امتیاز بشمار می‌آید و اکثر مردم تمایل دارند که صدای آژیر دزدگیرشان قوی باشد. بنا بر این بهتر است که از بلندگوهای بوقی برای این کار استفاده شود. معمولاً بلندگوی بوقی یا وات برای این کار مناسب هستندو بهتر است که بلندگو  یا آژیر را در یک جعبه فلزی محکم قرار داده  و جلوی جعبه آن باز باشد و باید بلندگو یا آژیر را در بیرون ساختمان و در مکان بلندی نصب نمود که دسترسی به آژیر یا بلندگو به سادگی برای افراد ممکن نباشد.
  اگر سیم کشی بلندگو یا آژیر توکار باشد، بهتراست، زیرا یکی ازمشکلات دستگاههای دزدگیر اماکن نصب بلندگو یا آژیر  می‌باشد و چنانچه سیمهای بلندگو یا آژیر آن قطع شود، هشدار دهنده دستگاه دزدگیر اماکن از کار می‌افتد. البته می‌توان چندین بلندگو یا آژیر را در چند نقطه با یکدیگر موازی نمود و سپس نصب نمود و با این کار ضریب ایمنی نصب را بالاتر برد. البته اگر از بلندگو یا آژیر بدون سیم استفاده شود، مشکل قطع شدن سیمهای بلندگو یا آژیر وجود نخواهد داشت.}


•

  باتری و UPS

  برق اضطراری یا یو پی اس چیست؟
  دستگاه یو پی اس ( UPS ) یا برق اضطراری وظیفه تأمین برق را در هنگام قطع برق شبکه به عهده دارد. UPS یو پی اس ها بسته به سیستم مورد تغذیه خصوصیات متفاوتی دارند. برخی از دستگاه‌های یو پی اس (UPS) برق اضطراری که از باتری یو پی اس (BATTERY) برای تولید انرژی الکتریکی استفاده می‌کنند. قادرند برای مدت محدودی، بسته به مقدار مصرف سیستم مورد تغذیه، برق آن را تأمین نمایند.

  آنچه در ادامه میخوانید…

  منابع تغذیه برق اضطراری یو پی اس UPS
  اهمیت استفاده ازسیستم‌های برق اضطراری یو پی اس(UPS)
  برق اضطراری(یو پی اس UPS)سیستم‌های ایمنی و حفاظتی
  برق اضطراری یو پی اس(UPS)بدون وقفه کوتاه مدت
  طرز کار دستگاه برق اضطراری یا یو پی اس(UPS)
  انواع یو پی اس (UPS) از نظر عملکرد داخلی
  انواع دستگاه‌های برق اضطراری یو پی اس UPS ازنظرکاربرد
  دستگاه‌های برق اضطراری سینوال


  منابع تغذیه برق اضطراری یو پی اس UPS
  دستگاه یو پی اس UPS یا برق اضطراری وظیفه تأمین انرزی را در هنگام قطع برق شبکه به عهده دارد. UPS یو پی اس ها بسته به سیستم مورد تغذیه خصوصیات متفاوتی دارند. دستگاه های یو پی اس (UPS) برق اضطراری که از باتری یو پی اس (BATTERY) برای تولید انرژی الکتریکی استفاده می کنند. قادرند برای مدت محدودی، بسته به مقدار مصرف سیستم مورد تغذیه، برق آن را تأمین نمایند.
  ولی برخی دیگر از UPS یو پی اس ها قادرند به مدت نامحدودی تا زمان وصل شدن مجدد برق شهر برق اضطراری را تأمین کنند. این گونه سیستم ها دارای موتور مکانیکی و ژنراتور هستند و تا زمانی که سوخت موتور مکانیکی تأمین شود می توانند برق اضطراری را تأمین نمایند.

  خصوصیت دیگری که UPS یو پی اس ها یا دستگاه های برق اضطراری را از یکدیگر متمایز می کند مدت زمانی است که طول می کشد تا بعد از قطع برق شبکه برق اضطراری وصل شود. برخی از این سیستم ها برق اضطراری یا یو پی اس UPS قادرند بدون تأخیر بعد از قطع برق شهر در عرض چند میلی ثانیه برق اضطراری را وصل نمایند. این گونه دستگاه های برق اضطراری یو پی اس UPS، که معمولا انرژی خود را از باتری (BATTERY) تأمین می کنند، در مکان هایی مانند اتاق عمل، اتاق کامپیوتر، سیستم های نظامی و مانند آن ها مورد استفاده قرار می گیرند.

  یو پی اس با موتور مکانیکی
  در مقابل سیستم های برق اضطراری یو پی اس UPS هایی که از موتور مکانیکی و مولد برای تولید برق اضطراری استفاده می کنند، به دلیل اینکه موتور مکانیکی برای راه اندازی نیازمند زمان است، وصل برق اضطراری با تأخیر صورت می گیرد. لذا با توجه به خصوصیات و نیاز محل مورد استفاده، یکی از این سیستم های برق اضطراری یو پی اس UPS یا ترکیبی از هر دو نوع UPS یو پی اس دارای باتری (BATTERY) و UPS یو پی اس دارای موتور مکانیکی ممکن است مورد استفاده قرار گیرد. در ادامه، انواع منابع برق اضطراری یو پی اس UPS مورد استفاده در سیستم های مختلف را مورد بررسی قرار می دهیم. یو پی اس کاربردهای فراوانی دارد از جمله: یوپی اس دوربین مداربسته، یو پی اس آسانسور، یو پی اس سرور، یو پی اس خانگی و…

  خرید یو پی اس
  اهمیت استفاده از سیستم های برق اضطراری یو پی اس(UPS)
  برخی از سیستم های حساس و مهم در منازل و اماکن عمومی یا در ادارات و کارخانجات، باید هنگام قطع برق شهر به کار خود ادامه دهند. برخی از مشکلاتی که هنگام قطع برق در ساختمان در صورت عدم وجود دستگاه برق اضطراری یو پی اس ups به وجود می آید، به شرح زیرند:

  از کار افتادن آسانسورها
  از کار افتادن درهای اتوماتیک
  ازکار افتادن سیستم گرمایش و سرمایش و تهویه مطبوع
  ازکار افتادن پمپ های تأمین فشار آب شهری
  نبودن روشنایی و خطرات احتمالی
  با توجه به موارد بالا، متوجه ضرورت چاره اندیشی جهت تهیه دستگاه برق اضطراری یو گی اس ups برای مواقع قطعی برق می شویم که منابعی برای تأمین برق در زمان نبودن برق شبکه در نظر گرفته شود.


  برق اضطراری سیستم های ایمنی و حفاظتی
  دستگاه برق اضطراری یو پی اس UPS در سیستم های ایمنی و حفاظتی نظیر سیستم اطفا حریق، سیستم دوربین مدار بسته، سیستم اعلام سرقت جزو ضروریات سیستم و تأمین برق اضطراری سیستم در مواقع قطعی برق بسیار مهم است. در این سیستم های برق اضطراری یو پی اس UPS از باتری (BATTERY) خشک به صورت منبع تأمین برق اضطراری استفاده می شود. معمولا ولتاژ تغذیه این سیستم ها ولتاژ 12 ولت DC است لذا از یک یا دو عدد باتری (BATTERY) که در تابلوی اصلی جاسازی می شود استفاده می کنند.

  این باتری ها (BATTERY) به مدار الکترونیکی تابلو وصل می گردند و در زمان وجود برق شهر توسط سیستم شارژ و آماده نگه داشته می شوند و هنگام قطع برق شبکه بدون تأخیر وارد مدار شده و برق اضطراری سیستم را تأمین می نمایند. مدت زمان تأمین برق اضطراری به ظرفیت باتری های یو پی اس و مصرف سیستم بستگی دارد. مشخصات باتری (BATTERY) مورد نیاز معمولا در دفترچه راهنمای دستگاه برق اضطراری یو پی اس UPS ذکر می گردد. عمر باتری UPS بعد از مدت زمان معینی که بستگی به کیفیت آن دارد به پایان می رسد. (معمولا بین 2 الی 1 سال) . برخی از انواع باتری های یو پی اس مورد استفاده در این سیستم ها را در شکل زیر مشاهده می نمایید.

  یو پی اس(UPS) بدون وقفه کوتاه مدت
  تأمین پیوسته انرژی برق، در مصرف کننده هایی که جزو تجهیزات حیاتی مجموعه های رایانه ای، مخابراتی، آزمایشگاهی و بیمارستانی هستند اهمیت بسیاری دارد. و این گروه ها به قطع برق شبکه و اختلالات برق در شبکه حساس اند، به تجهیزات برق اضطراری یو پی اس UPS بدون وقفه نیاز دارند تا ولتاژ و فرکانس ثابت و قابل اطمینان را تأمین نمایند. برای مثال وجود کوچک ترین اغتشاش در برق شهر، موجب خاموش و روشن شدن مجدد رایانه می گردد. لذا با این عمل، اطلاعاتی که در حافظه سیستم وجود دارد از بین می رود.

  در مورد سایر سیستم های حساس، نظیر دستگاه های مخابراتی و شبکه های اطلاعاتی نیز با قطع یا تغییر ولتاژ منبع تغذیه، هماهنگی بخش های مختلف دستگاه به هم می خورد. بر اثر قطع و وصل های متوالی، علاوه بر صدماتی که به قطعات دستگاه وارد می شود، عملکرد کل سیستم با اختلال مواجه می گردد.

  با توجه به موارد فوق، نیاز به وجود دستگاه برق اضطراری یو پی اس UPS که بتواند جایگزین مناسبی برای برق شهر در مواقع اضطراری گردیده و با حذف اختالالت شبکه، تغذیه مدارات حساس را بر عهده شود، نمایان می شود. برای تأمین برق اضطراری این گونه سیستم ها از دستگاه برق اضطراری بدون تاخیر یا یو پی اس UPS استفاده می گردد.

  دستگاه برق اضطراری یا یو پی اس(UPS) چگونه کار میکند؟
  در پشت دستگاه یو پی اس UPS محلی برای اتصال برق DC و محلی برای اتصال برق شهر وجود دارد. در صورت قطع برق شهر، برق DC که توسط باتری (BATTERY) تأمین می شود توسط مدار الکترونیکی مبدّل برق مستقیم به متناوب، به ولتاژ 221 ولت تبدیل می گردد و در عرض چند میلی ثانیه در اختیار مصرف کننده قرار می گیرد. همان طور که میدانید برق شهری باید 220 ولت باشد منتها همیشه دارای نوساناتی هست یعنی جریان از 220 کمتر و بیشتر میشود که این نوسانات به مرور روی لوازم برقی تاثیر گذاشته و باعث خرابی و حتی سوختگی لوازم برقی می شود.

  برخی از دستگاه‌های برق اضطراری یو پی اس (UPS) ها دارای تنظیم کننده اتوماتیک ولتاژند تا در هنگام وجود نوسان در برق شبکه عمل تثبیت ولتاژ را نیز در محدوده مشخصی انجام دهند. مقدار محدوده تثبیت ولتاژ معمولا به صورت درصد در مشخصات فنی یو پی اس UPS ذکر می گردد. هنگامی که ولتاژ ورودی پایین است تنظیم کننده اتوماتیک ولتاژ، ولتاژ را بالا می برد و هنگامی که ولتاژ ورودی باالاست ولتاژ را پایین می آورد.

  دستگاه‌های برق اضطراری یو پی اس (ups)؛

  معمولا با ولتاژ 12 ولت مستقیم تغذیه می شوند. باتری های یو پی اس ها در زمان وجود برق شهر توسط مدار کاملا شارژ و آماده نگه داشته می شوند. باتری های یو پی اس های با توان کم در داخل دستگاه برق اضطراری UPS قرار می گیرند و در دستگاه های پر توان باتری ها (BATTERY) را به طور جداگانه در کابینت باتری (Cabinet BATTERY) قرار می دهند.

   بهترین‌های برق اضطراری داخل بازار ایران را بشناسید.

  طرز کار دستگاه های برق اضطراری (یو پی اس) در هر دو زمان قطعی برق و وجود جریان شهری
  انواع یو پی اس(UPS) از نظرعملکرد داخلی
  1) یو پی اس آفلاین (Off-Line UPS)
  در این نوع دستگاه برق اضطراری یو پی اس (UPS) مصرف کننده در حالت عادی از برق شهر استفاده می کند و به محض قطع برق،دستگاه برق اضطراری یا همان یو پی اس (UPS) وارد مدار می شود و برق باتری (BATTERY) را به برق مورد مصرف دستگاه های مصرف کننده تبدیل و در خروجی ارائه می کند.
  2) یو پی اس خط تعاملی(Line-Interactive UPS)
  این نوع دستگاه برق اضطراری یا یو پی اس UPS در حالت وجود برق شهر، جهت تثبیت ولتاژ خروجی برای مصرف کننده از یک ترانسفورماتور برای افزایش و کاهش ولتاژ استفاده می نماید و هنگام قطع برق شهر بدون وقفه برق اضطراری مطلوب و مورد نیاز مصرف کننده را از باتری ها (BATTERY) تأمین می نماید.

  3) یو پی اس آنلاین (On-Line UPS)
  در این گونه دستگاه های برق اضطراری یو پی اس ها (UPS) که از کیفیت و حساسیت بالایی برخوردارند پس از تصحیح ولتاژ ورودی و پاک سازی ورودی از انواع نویز و احیاناً تصحیح سطح ولتاژ ورودی، برق اضطراری ثابت و فیلتر شده در خروجی در اختیار دستگاه های مصرف کننده قرار داده می شود و مداری مجهز به یک پردازنده حساس دائماً ولتاژ و جریان ورودی را کنترل می کند. این دستگاه های برق اضطراری یا همان یو پی اس ها (UPS) جهت دستگاه های فوق العاده حساس آزمایشگاهی، نظامی و… مورد قرار می گیرند.

  انواع دستگاه های برق اضطراری یو پی اس UPS ازنظرکاربرد
  1) برق اضطراری یو پی اس های خانگی
  این UPSها بیشتر برای تأمین روشنایی مکان‌های کوچک در مواقع قطع برق برای تامین برق اضطراری به کار می روند.

  2) برق اضطراری یو پی اس های اداری و صنعتی
  این UPS ها برای مصارف بزرگتر با توان های بالاتر استفاده می شود که این یو پی اس ها می توانند تعداد زیادی رایانه یا دستگاه های دیگر را به طور همزمان تغذیه کنند.

  باتری خشک دزدگیر اماکن

  باتری یا پیل الکتریکی منبعی از انرژی پتانسیل الکتریکی می باشد که در داخل آن با واکنش‌های شیمیایی، انرژی شیمیایی به انرژی الکتریکی تبدیل می‌شوداین انرژی در قطب‌های باتری قابل استفاده است. انرژی قابل دریافت در قطب‌های باتری به ازای واحد بار الکتریکی را نیروی محرکه الکتریکی باتری می‌گویند و آن را با واحد ولت اندازه‌گیری می‌کنند. قطب مثبت باتری را آند و قطب منفی آن را کاتد می‌نامند.

  انواع باتری

  باتری ها بر اساس محیطی که قرار است مورد استفاده قرار بگیرند و نیز نوع کاربردشان انواع مختلفی دارند که در زیر به بعضی از آنها اشاره می شود

  1-باتری‌های خورشیدی :  باتری های خورشیدی که انرژی لازم جهت شارژ آنها از طریق خورشید تامین می شود

  2-باتری‌های مورد استفاده در ups و لپ‌تاپ و موبایل که می توانند یک جریان ثابت را برای مدت زمان طولانی فراهم نمایند

  3-باتری‌های مخصوص اتومبیل، خودرو و موتورسیکلت که می‌توانند میزان جریان زیادی را در مدت زمان کوتاه جهت استارت تأمین کنند.

  4-باتری‌های مربوط به  سامانه‌های حفاظتی، روشنایی، امنیتی  که باید دارای طول عمر و پایداری بالایی باشند.

  5-باتری‌های قلمی و نیم قلمی و…(باتری که برای مصارف عمومی ساخته شده‌اند) این باتری‌ها باید ارزان قیمت باشند.

  6-باتری‌ها سکه‌ای و باتری‌های پشتیبان back up که می‌توانند جریان کمی را برای مدت زمان خیلی طولانی تأمین کنند.

  بطور کلی باتری‌ها را می توان به دو دسته قابل شارژ و غیرقابل شارژ تقسیم‌بندی نمود

  باتری های قابل شارژ

  از  باتری‌ها ی قابل شارژ در موارد بیشماری استفاده می‌شودکه در زیر به بعضی از آنها اشاره می شود:

  ۱- باتری مورد استفاده در نیروگاه ها

  ۲- باتری‌ مورد استفاده در آنتن‌های مخابراتی

  ۳-باتری‌ بکار رفته شده در سامانه‌های ریلی و مترو

  ۴-باتری‌ بکار گرفته شده در پروژه‌های نفت و گاز و پتروشیمی ها

  ۵-باتری های خورشیدی

  ۶-باتری بکار رفته شده در ups

  ۷- باتری‌ منابع تغذیه

  ۸-باتری‌ اتومبیل خودرو و موتور سیکلت ها و دستگاه های اماکن

  ۹-باتری‌ سامانه‌های حفاظتی، روشنایی، امنیتی

  این باتریها پس از دشارژ شدن با عبور جریان در جهت مخالف جریان دشارژ، به صورت الکتریکی قابل شارژ می‌باشند و با نام باتریهای ذخیره یا باتری شارژی نیز شناخته می‌شوند، عمر این باتری هاعموما بیشتر از ۵ سال است و بارها می‌توان آن‌ها را شارژ و دشارژ نمود

  مزایای باتری شارژی

  از مزایای باتری های شارژی می توان به موارد زیر اشاره نمود

  1– صرفه اقتصادی و دسترسی به توان بالاتر از توان باتری های غیرقابل شارژ از مزایای باتری های شارژی می باشد باتریهای غیرقابل شارژ در برخی موارد در زمان طولانی هزینه زیادو کارائی کم تری نسبت به باتری های غیر قابل شارژ دارند و نیز باتری های قابل شارژ آلودگی محیط زیستی کمتری خواهند داشت

  ۲ – باتریهای شارژی توسط یک منبع انرژی اولیه شارژ و در هنگام نیاز انرژی ذخیره شده را به بار تحویل می‌دهند. در این حالت باتری همیشه توسط یک شارژر در زیر شارژر قرار گرفته و در مواقع قطع برق انرژی مورد نیاز مصرف‌کننده را تأمین می‌کند باتری خودرو و دستگاه اماکن نمونه‌ای از این دست می باشد

  باتریهای قابل شارژ را می‌توان به دو دسته کلی اسیدی و بازی تقسیم‌ کرد که هر کدام از آنها نیز براساس جنس الکترودهای مثبت و منفی به انواع گوناگون تقسیم‌بندی می‌شوند. برای کاربردهای صنعتی ساکن در اغلب موارد از باتریهای نیکل–کادمیوم (بازی) و برای کاربردهایی که در آن لرزش وجود دارد غالبا از باتری سرب – اسید استفاده می‌کنند باتریهای قابل شارژ علاوه بر قابلیت شارژ مجدد، توان بالا، نرخ دشارژ سریع و مشخصه عملکرد بهتر دمای پائین دارند

  باتری دزدگیر اماکن یکی از مهمترین المان ها در سیستم اعلام سرقت بشمار میرود. نقش باطری دزدگیر اماکن شارژ دهی به مدارت و سنسور ها و تامین ولتاژ در زمان نبود برق است. عموما باطری دزدگیر دارای طول عمر بین 1 تا 5 سال میباشد. این طول عمر بستگی به مارک باتری و کارخانه سازنده و همچنین کیفیت ساخت آن محصول دارد. و پس از زمان یاد شده باید اقدام به تعویض آن نمود.

  انواع باتری دزدگیر اماکن
  رنج باطری دزدگیر منزل در نوع 12 ولت :
  12 ولت 4.5 آمپر
  12 ولت 5 آمپر
  12 ولت 7 آمپر
  و همچنین 12 ولت 9 آمپر تولید میشوند. دو مشخصه ولتاژ و آمپر بیان گر میزان شارژ دهی به مدار هستند. بطور دوره ای باید از سلامت باطزی اطمینان حاصل نمود. باد کردگی و داغ شدن بیش از حد و سبز شدن ترمینال ها نشانه فاسد شدن است. و اگر به موقع تعویض نشود از لحاظ امنیتی بسیار مشکل ساز خواهد شد. چرا که دزدگیر اماکن در صورت قطعی برق و نبود ولتاژ پشتیبان بطور کامل خاموش خواهد شد. پس برای جلوگیری از وقوع حادثه باید نسبت به خرید باتری دزدگیر و تعویض بموقع آن اقدام نمود.

  تست باطری دزدگیر اماکن
  تست سلامت فیزیکی
  بررسی ظاهری
  عدم شکستگی بدنه
  عدم باد کردگی باتری
  سالم بودن ترمینال ها
  تست ولتاژ
  تست جریان و شارژ دهی
  چهار روش تست باطری دزدگیر منزل را به شما آموزش میدهیم:
  تست به روش مبتدی
  اتصال یک لامپ 12 ولت به ترمینال های + و – که در خودرو ها و منازل زیاد پیدا میشوند. که با شدت نور لامپ و همچنین پایدار بودن نور میتوان به سلامت سرب ها پی برد.
  روش دیگر حالتی است که ما هیچ ابزاری در دست نداریم و باید با دست خالی از سلامت شارژ دهی باتریدزدگیر مطمئن شویم. برق را به مدت دو ساعت قطع میکنیم. اگر مدار کمتر از یکساعت خاموش شد و در مدل دزدگیر اماکن سیمکارتی اگر هشدار قطع برق را کمتر زمان یاده شده دریافت کردیم علت خراب بودن باتری دزدگیر بشمار میرود. البته روش چهارم علمی و دقیق نیست بهترین روش استفاده از تستر توسط فرد متخصص یا تست توسط مولتی متر است

  تست به روش حرفه ای باتری دزدگیر اماکن

  سوم استفاده از مولتی متر و تست ولتاژ و جریان است. ولتاژ نباید پایین تر از 10 ولت و جریان نیز نباید پایین از از 4.5 آمپر باشد.
  چهارم استفاده از تستر و شارژر باتری دزدگیر است که بصورت دیجیتالی مجهز به نمایشگر سطح ولتاژ و آمپراژ است و داده دقیقی به ما میدهد.

  باتری خشک

  باتری یا پیل الکتریکی منبعی از انرژی پتانسیل الکتریکی می باشد که در داخل آن با واکنش‌های شیمیایی، انرژی شیمیایی به انرژی الکتریکی تبدیل می‌شوداین انرژی در قطب‌های باتری قابل استفاده است. انرژی قابل دریافت در قطب‌های باتری به ازای واحد بار الکتریکی را نیروی محرکه الکتریکی باتری می‌گویند و آن را با واحد ولت اندازه‌گیری می‌کنند. قطب مثبت باتری را آند و قطب منفی آن را کاتد می‌نامند.

  انواع باتری

  باتری ها بر اساس محیطی که قرار است مورد استفاده قرار بگیرند و نیز نوع کاربردشان انواع مختلفی دارند که در زیر به بعضی از آنها اشاره می شود

  1-باتری‌های خورشیدی :  باتری های خورشیدی که انرژی لازم جهت شارژ آنها از طریق خورشید تامین می شود

  2-باتری‌های مورد استفاده در ups و لپ‌تاپ و موبایل که می توانند یک جریان ثابت را برای مدت زمان طولانی فراهم نمایند

  3-باتری‌های مخصوص اتومبیل، خودرو و موتورسیکلت که می‌توانند میزان جریان زیادی را در مدت زمان کوتاه جهت استارت تأمین کنند.

  4-باتری‌های مربوط به  سامانه‌های حفاظتی، روشنایی، امنیتی  که باید دارای طول عمر و پایداری بالایی باشند.

  5-باتری‌های قلمی و نیم قلمی و…(باتری که برای مصارف عمومی ساخته شده‌اند) این باتری‌ها باید ارزان قیمت باشند.

  6-باتری‌ها سکه‌ای و باتری‌های پشتیبان back up که می‌توانند جریان کمی را برای مدت زمان خیلی طولانی تأمین کنند.

  بطور کلی باتری‌ها را می توان به دو دسته قابل شارژ و غیرقابل شارژ تقسیم‌بندی نمود

  باتری های قابل شارژ

  از  باتری‌ها ی قابل شارژ در موارد بیشماری استفاده می‌شودکه در زیر به بعضی از آنها اشاره می شود:

  ۱- باتری مورد استفاده در نیروگاه ها

  ۲- باتری‌ مورد استفاده در آنتن‌های مخابراتی

  ۳-باتری‌ بکار رفته شده در سامانه‌های ریلی و مترو

  ۴-باتری‌ بکار گرفته شده در پروژه‌های نفت و گاز و پتروشیمی ها

  ۵-باتری های خورشیدی

  ۶-باتری بکار رفته شده در ups

  ۷- باتری‌ منابع تغذیه

  ۸-باتری‌ اتومبیل خودرو و موتور سیکلت ها و دستگاه های اماکن

  ۹-باتری‌ سامانه‌های حفاظتی، روشنایی، امنیتی

  این باتریها پس از دشارژ شدن با عبور جریان در جهت مخالف جریان دشارژ، به صورت الکتریکی قابل شارژ می‌باشند و با نام باتریهای ذخیره یا باتری شارژی نیز شناخته می‌شوند، عمر این باتری هاعموما بیشتر از ۵ سال است و بارها می‌توان آن‌ها را شارژ و دشارژ نمود

  مزایای باتری شارژی

  از مزایای باتری های شارژی می توان به موارد زیر اشاره نمود

  1– صرفه اقتصادی و دسترسی به توان بالاتر از توان باتری های غیرقابل شارژ از مزایای باتری های شارژی می باشد باتریهای غیرقابل شارژ در برخی موارد در زمان طولانی هزینه زیادو کارائی کم تری نسبت به باتری های غیر قابل شارژ دارند و نیز باتری های قابل شارژ آلودگی محیط زیستی کمتری خواهند داشت

  ۲ – باتریهای شارژی توسط یک منبع انرژی اولیه شارژ و در هنگام نیاز انرژی ذخیره شده را به بار تحویل می‌دهند. در این حالت باتری همیشه توسط یک شارژر در زیر شارژر قرار گرفته و در مواقع قطع برق انرژی مورد نیاز مصرف‌کننده را تأمین می‌کند باتری خودرو و دستگاه اماکن نمونه‌ای از این دست می باشد

  باتریهای قابل شارژ را می‌توان به دو دسته کلی اسیدی و بازی تقسیم‌ کرد که هر کدام از آنها نیز براساس جنس الکترودهای مثبت و منفی به انواع گوناگون تقسیم‌بندی می‌شوند. برای کاربردهای صنعتی ساکن در اغلب موارد از باتریهای نیکل–کادمیوم (بازی) و برای کاربردهایی که در آن لرزش وجود دارد غالبا از باتری سرب – اسید استفاده می‌کنند باتریهای قابل شارژ علاوه بر قابلیت شارژ مجدد، توان بالا، نرخ دشارژ سریع و مشخصه عملکرد بهتر دمای پائین دارند
